技術背景
(1)Ferrotec從事精密洗凈18年,積累了大量成熟的洗凈BKM,并在持續改進;
(2)與世界知名半導體設備商合作,共同開發領先的洗凈技術;
(3)將于2019第一季度籌建精密洗凈研發中心,增強失效分析和先進制程研發能力;

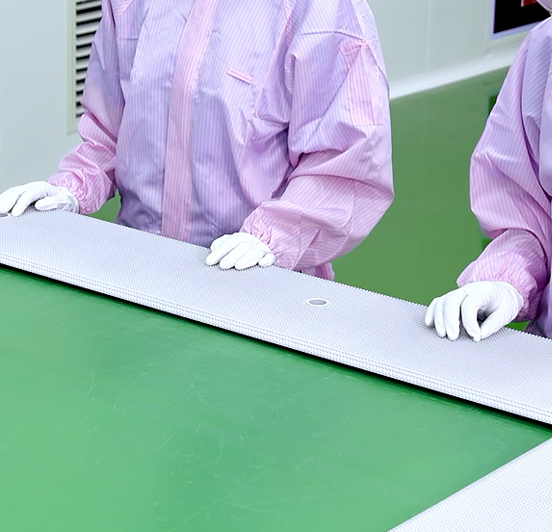

洗凈環境
(1)Cu/Non-Cu通過不同生產線完全隔離,降低交叉污染;

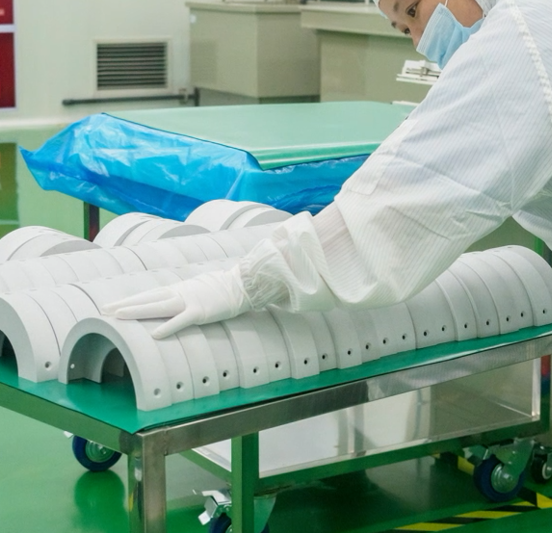

(2)不同制程的清洗隔離,專用陶瓷石英清洗線,降低污染;
(3)無塵室采用垂直流方式,無塵環境更容易控制;
(4)無塵室內采用干濕分離,降低交叉污染的風險;
設施 | 上海工廠 | 大連工廠 | 銅陵工廠 |
空壓機 | 有油空壓機 | 有油空壓機 | 無油空壓機 |
CDA/N2 | CDA | N2(99.999%) | N2(99.999%) |
純水 | 高純水(>16MΩ) | 超純水(>18MΩ) | 超純水(>18MΩ) |
無塵室 | 亂流式循環(1000級/100級) | 亂流式循環(1000級/100級) | 垂直層流式循環 (100級/10級) |
生產環境 | 多種產品混合 | 專用生產線、環境可控 | 專用生產線、環境可控 |

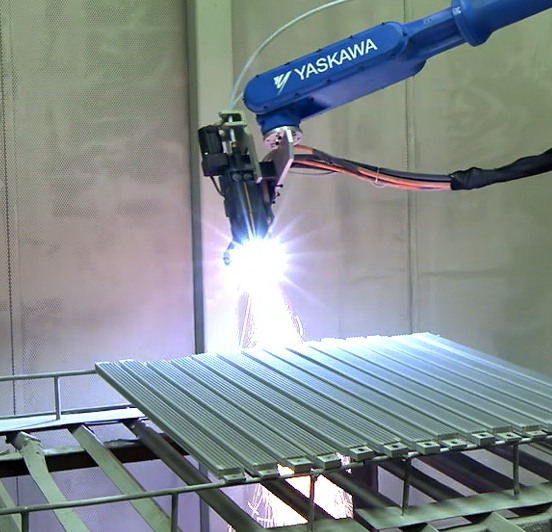

自動化 | 無 | 引入自動噴砂、高壓水洗等自動化設備 | 引入自動噴砂、高壓水洗等自動化設備 |
精密的測量設備
量測項目 | 量測設備 | 新廠 |
表面Particle | 表面顆粒儀 | 0.1um |
液體particle | LPC | 0.1um |
關鍵尺寸 | CMM | 0.001mm |
孔徑 | 影像儀 | 全自動、0.001um |
微觀形貌 | Keyence | 3000X |
微觀裂紋 | C-SAM | 可斷面掃描 |
