熱電半導體致冷器
Thermoelectric semiconductor cooler
熱電半導體致冷器

究竟是什么讓高集成度電子元器件的工作溫度迅速下降?
無孔不入的熱電致冷技術

熱電致冷器(TEC)是由許多微小而有效的熱泵組成的半導體器件。通過施加一個低壓直流電源,熱量將從TEC的一面轉移到另一面,從而產生TEC一面變熱另一面變冷的現象。Ferrotec(中國)歷經20余年的研發生產,熱電致冷產品不斷更新迭代,為所有需要精確溫度控制的場合提供全方位的解決方案。
熱電致冷器分類
Ferrotec(中國)根據不同的市場需求,研發出適用于各種應用場合的熱電致冷器件。通常情況下,可直接選用標準系列產品,但在某些給定條件下,需要對熱電致冷器進行特殊設計,以滿足致冷功率、電氣、機械及其他方面的要求。

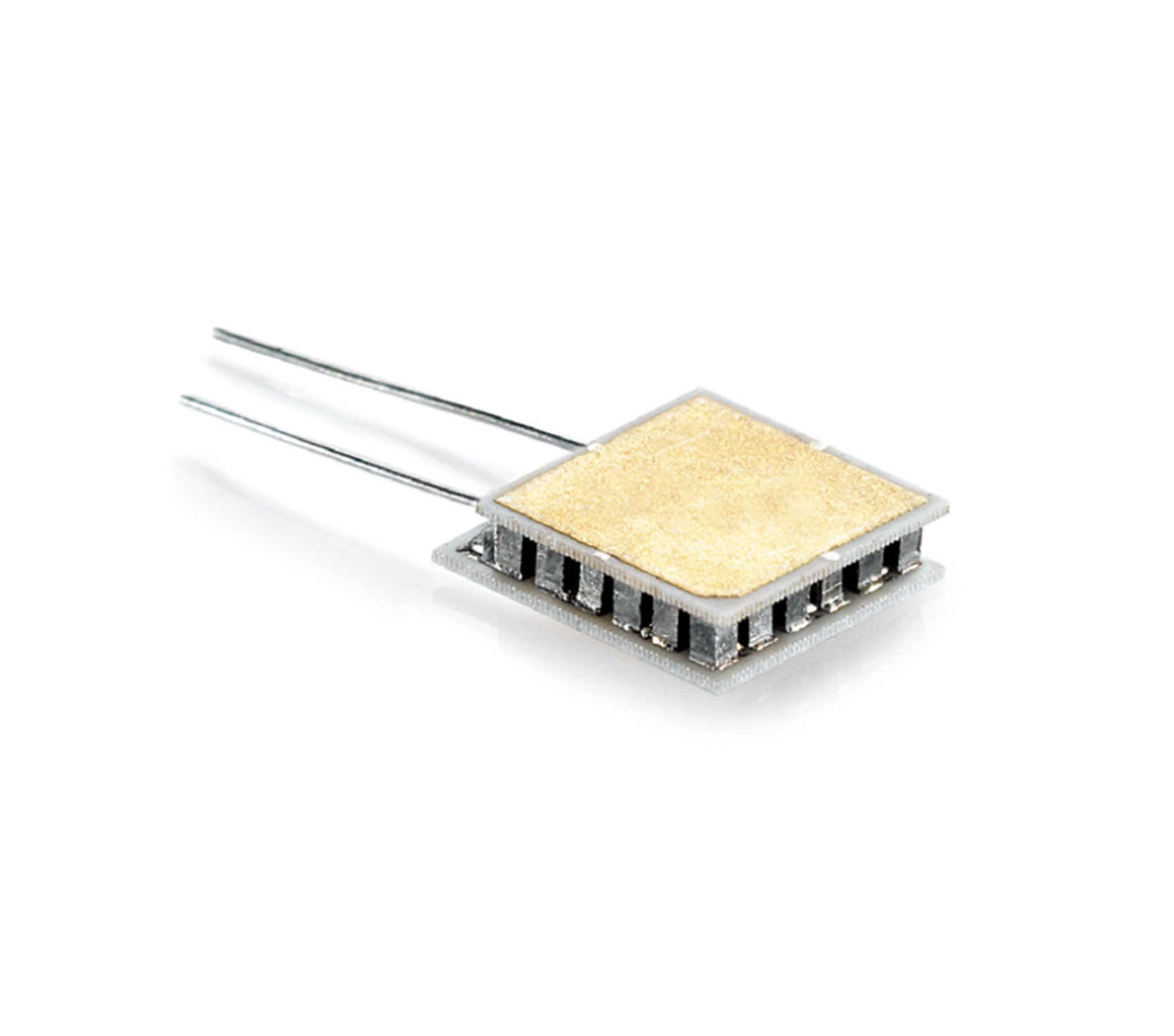

微型致冷器
微型致冷器
微型致冷器系列產品適用于各種小功率冷卻或加熱場合。典型應用于激光二極管、紅外裝置、光點、電子設備及其它小功率裝置的冷卻。標準產品的基板都是經過金屬化的。
單孔/多孔致冷器
單孔/多孔致冷器
單孔致冷器系列適用于中等制冷功率的場合,典型應用于工業、電器設備以及實驗室和光電子設備等領域。標準產品的高度公差為0.025mm。
多孔致冷器專為5.66mm的CAN型激光二極管設計的多孔致冷器系列。因加大了致冷器和激光二極管之間的接觸面,制冷更快速,溫度更均勻。優化的接觸面設計,使得激光二極管的性能更加穩定。該標準系列的產品適用于ф3.5-9.0的激光二極管。
致冷單元
致冷單元
Ferrotec提供各種類型的制冷單元,包括風冷、液冷和直接接觸等不同形式。適用于各種制冷和加熱場合應用,典型應用有小型冰箱,小型加熱制冷箱,測試臺,除濕器,科學儀器及其他。
金錫致冷器
金錫致冷器
為滿足不斷提升使用環境溫度的應用趨勢,采用高性能的材料和制作工藝開發的新一代高溫應用產品,典型應用于光通信行業的激光發射器與其他行業的大功率的小型激光器。
單級/多級致冷器
單級/多級致冷器
單級產品適用于制冷能力要求很高或者較高和高效率要求的場合,廣泛應用于工業和實驗室設備,標準產品高度可達±0.025的精度, 20系列的產品可根據客戶要求進行不同的配置。
多級致冷器系列產品是為大溫差應用而設計的。適用于需要中小制冷功率、大溫差的場合。典型應用與I-R檢測、CCD和光電等領域。不同層疊方式的設計可滿足深度制冷的需求。這類致冷器能獲得比標準單級致冷器更大的溫差。

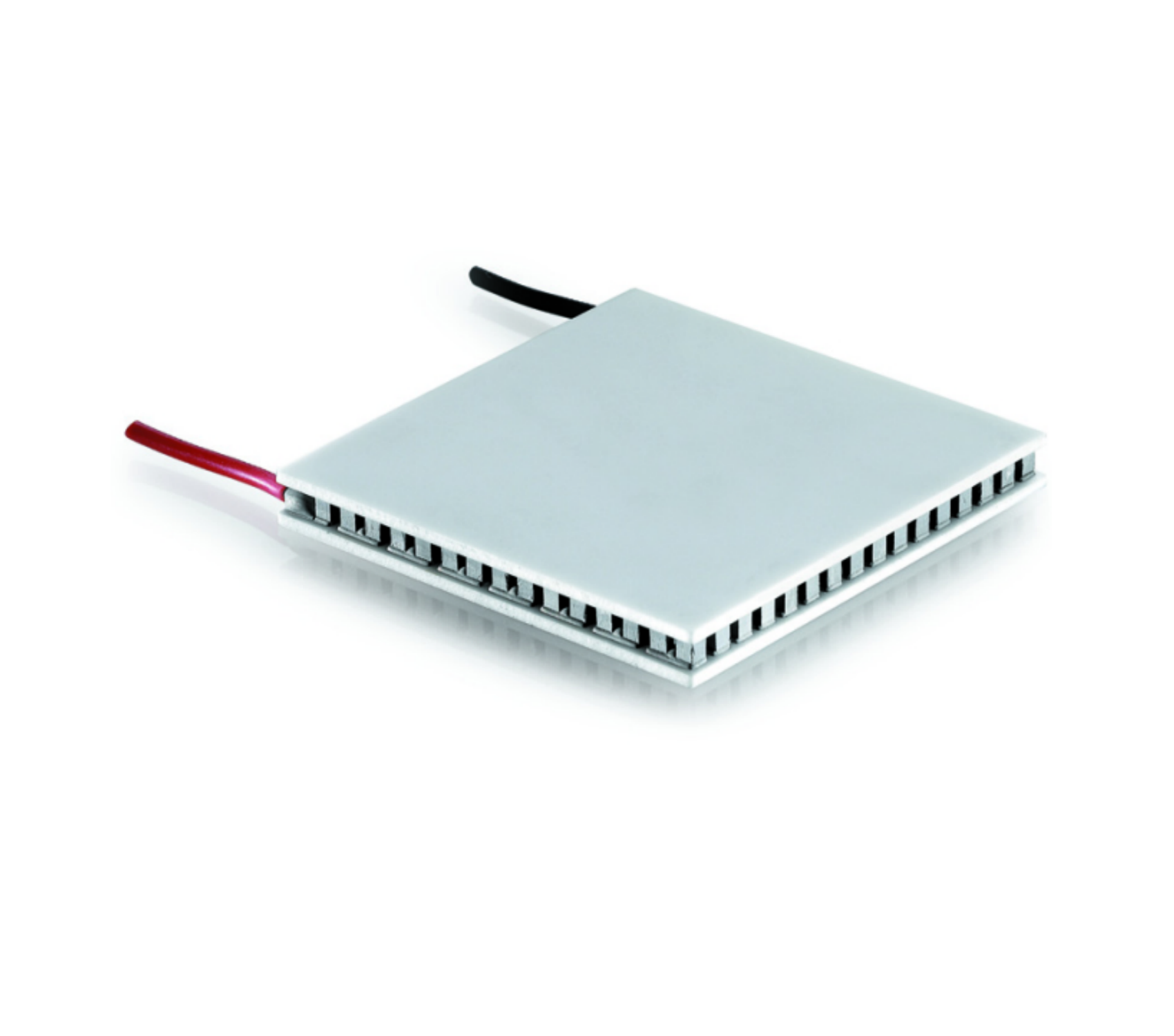

大功率致冷器
大功率致冷器
大功率致冷器系列是為制冷量的最大化而設計的。由于采用了高密度的半導體器件排列方式,從而使其在相同的基板尺寸下獲得更大的制冷功率和效率。這種高制冷密度的特性可以使熱交換器實現小型化,并且更為有效。
長壽命致冷器
長壽命致冷器
采用高性能材料與特殊的生產工藝相結合,在熱循環過程中提供更長壽命與更佳效率,主要應用于PCR與分析儀。
高性能微型致冷器
高性能微型致冷器
20系列高性能微型致冷器——是FERROTEC為滿足苛刻高溫環境及器件小型化發展趨勢,采用高性能熱電材料和先進制作工藝所開發出的新一代產品。典型應用于光通訊行業的激光發射器、光接收器、泵浦激光器等產品。
軟性基板致冷器
軟性基板致冷器
Ferrotec95系列軟性基板產品是Ferrotec特別開發的能夠根據客戶要求進行靈活設計,制作各種形狀的TE產品;可以實現諸如熱敏電阻內置、外表面金屬化,以便于客戶的焊接安裝,銅質散熱器可以直接焊接在TE產品上;此外還可以提供高性能的聚合物基板的產品。
客戶定制致冷器
客戶定制致冷器
Ferrotec可以根據客戶要求,設計生產不同尺寸,不同形狀,不同基板材料,不同密封形式的TEC產品。
RTV硅膠密封致冷器
RTV硅膠密封致冷器
可有效防止致冷器在低于露點溫度運行時的結露問題。如果濕氣長期存在致冷器內,將會導致其性能降低。RTV硅膠在封裝后富有彈性并能長期保持,這一特性尤其適用于熱循環條件苛刻的環境。RTV硅膠密封的產品,其有效使用的環境溫度為-60℃~+200℃.
環氧樹脂密封致冷器
環氧樹脂密封致冷器
環氧樹脂用于高溫環境中的TEM密封保護。盡管RTV硅膠密封已經具備有防潮功能,但是在一些防潮要求非常嚴格的使用條件下,環氧樹脂密封能提供更好的密封保護。Ferrotec的密封樹脂在固化后既具有和基板牢固的結合力,又保持了良好的彈性。這種樹脂的電阻率很高,在兆歐級范圍,樹脂密封產品的最高使用溫度推薦為80℃.
資料下載
熱電半導體制冷片產品目錄
立即下載
聯系電話: 021-64325027
聯系電話: 021-64325027
可靠穩定
可靠穩定
精確控溫
精確控溫
電子靜音
電子靜音
綠色環保
綠色環保
壽命長
壽命長
快速致冷
快速致冷
Ferrotec熱電致冷器優點
可靠穩定,精確控溫,電子靜音、綠色環保,壽命長,快速致冷。TEC屬于主動型致冷器件,可將冷卻對象降溫至環境溫度以下,只靠一般的散熱器無法實現。在實際應用中任何需要溫度控制的環境,經過Ferrotec(中國)的特殊設計,均可適用。
應用場景
  • 發電
    發電
  • 光纖通信
    光纖通信
  • 汽車座椅
    汽車座椅
  • 家電
    家電
  • 醫療
    醫療
  • 半導體
    半導體
  • 激光投影
    激光投影
發電
通過在熱電致冷器上加載溫差來使用其“逆過程”,可以將其變?yōu)橐粋€(gè)小的直流發電器,提供可靠的電能,適用于從低功率的無線傳感器至大規模發電的多種場合。
光纖通信
在光纖通信中,光發射器件或模塊波長溫度漂移的控制均需TEC進行溫控,熱電致冷器已被大量運用在光器件封裝中。
汽車座椅
熱電致冷器在高端汽車座椅上得到了廣泛應用,另外在汽車?yán)浔?、汽車冰箱、抬頭顯示、汽車動力電池?zé)峁芾淼确矫娴膽?yīng)用也不可或缺。
家電
在家電產品中,熱電致冷器的應用也相當廣泛,如空調、空氣凈化器、冷熱飲水機、紅酒柜、電子冰箱等,具有廣闊的市場前景。
醫療
在醫療器械領域,熱電致冷器的精密控溫在PCR儀、生化分析儀、恒溫培養箱、減肥儀、基因檢測等上有廣泛應用。
半導體
半導體芯片加工過程中對使用的工裝,特殊氣體,液體等都需要精確到+/-0.1度的溫度控制。保證芯片制作的精確度。
激光投影
熱電致冷器可在有限的空間內對投影機中的某些元器件(如激光光源、3LCD液晶面板,熒光色輪等)進行制冷和加熱來保證投影機的正常使用。
發電
發電
通過在熱電致冷器上加載溫差來使用其“逆過程”,可以將其變?yōu)橐粋€(gè)小的直流發電器,提供可靠的電能,適用于從低功率的無線傳感器至大規模發電的多種場合。
光纖通信
光纖通信
在光纖通信中,光發射器件或模塊波長溫度漂移的控制均需TEC進行溫控,熱電致冷器已被大量運用在光器件封裝中。
汽車座椅
汽車座椅
熱電致冷器在高端汽車座椅上得到了廣泛應用,另外在汽車?yán)浔?、汽車冰箱、抬頭顯示、汽車動力電池?zé)峁芾淼确矫娴膽?yīng)用也不可或缺。
家電
家電
在家電產品中,熱電致冷器的應用也相當廣泛,如空調、空氣凈化器、冷熱飲水機、紅酒柜、電子冰箱等,具有廣闊的市場前景。
醫療
醫療
在醫療器械領域,熱電致冷器的精密控溫在PCR儀、生化分析儀、恒溫培養箱、減肥儀、基因檢測等上有廣泛應用。
半導體
半導體
半導體芯片加工過程中對使用的工裝,特殊氣體,液體等都需要精確到+/-0.1度的溫度控制。保證芯片制作的精確度。
激光投影
激光投影
熱電致冷器可在有限的空間內對投影機中的某些元器件(如激光光源、3LCD液晶面板,熒光色輪等)進行制冷和加熱來保證投影機的正常使用。
Matrix diagram of applications in various fields
各領域的應用之矩陣圖
熱電致冷相關
熱電半導體致冷器

半導體芯片加工過程熱管理;

N2控溫裝置;

蝕刻氣體控溫;

半導體蝕刻控溫平臺;

液體流量計的控溫;

數據中心;

骨干網和城域網;

接入網;

5G網;

(激光發射器、光接收器,泵浦激光器等)

高清攝像頭控溫;

工業除濕機;

紅外成像儀;

汽車座椅控溫、冷杯、冰箱;

抬頭顯示;

汽車動力電池?zé)峁芾恚?/p>

無人駕駛汽車傳感器熱管理;

PCR儀器;

恒溫培養箱;

醫用冰箱;

減肥儀;
