熱電制冷器：

也被稱為珀爾帖制冷器，是一種以半導體材料為基礎，可以用作小型熱泵的電子元件。通過在熱電制冷器的兩端加載一個較低的直流電壓，熱量就會從元件的一端流到另一端。此時，制冷器的一端溫度就會降低，而另一端的溫度就會同時上升。值得注意的是，只要改變電流方向，就可以改變熱流的方向，將熱量輸送到另一端。所以，在一個熱電制冷器上就可以同時實現制冷和加熱兩種功能。因此，熱電制冷器還可以用于精確的溫度控制。

 珀爾帖效應：

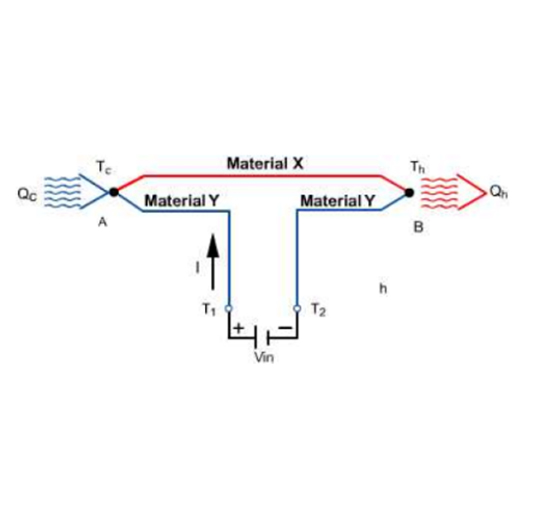

當在兩個節點T1和T2輸入一個電壓Vin，回路中會產生一個相應的電流I。接頭A處的熱量會被吸收，從而產生一個微弱的制冷現象，而在另一個接頭B處，隨著熱量流入，溫度會升高。鑒于這個效應是可逆的，所以如果將電流反向，熱流的方向也隨之反向。珀爾帖效應的數學公式可以表示成左圖一。

Qc或者Qh=pxy×I

其中，pxy代表兩種材料x和y的珀爾帖系數之差，單位是V；

I是電流，單位是A；

Qc和Qh分別代表制冷和加熱的速率，單位是w。

隨著電流的流動，導體中同時也會產生焦耳熱，大小可以用I2R（R是電路中的電阻）表示。這個焦耳熱效應與珀爾帖效應相反，將導致制冷器制冷效果的降低。

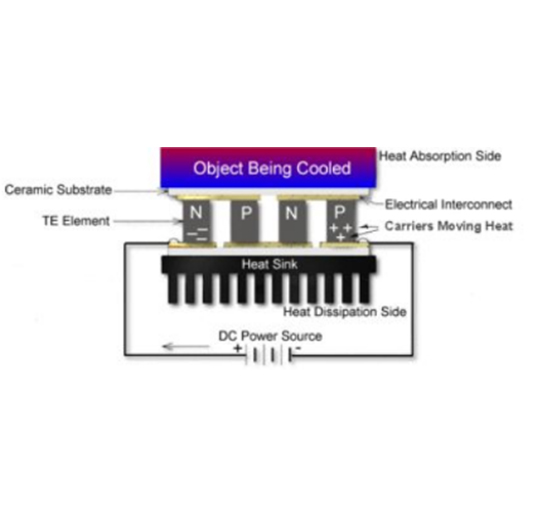

熱電制冷結構：實際應用中的熱電制冷器一般包括兩個或多個半導體電偶臂。使用導電和導熱性都比較好的導流片串聯成一個單體。而一個熱電制冷器一般是由一對或者多對這樣的單體重復排列而成，從電流通路上看，呈串聯方式；從熱流通路上看，呈并聯方式。這些單體和導流片通常都被安裝在兩片陶瓷基板之間。這些基板的作用是將所有的結構機械性的連接在一起，并且保持每個單體與其它結構和外界焊接面之間相互絕緣。 上圖所示的模型里面有兩對p型和n型電偶臂，也就是說有兩對溫差電偶對。在熱電制冷的過程中，熱流（被實際吸收在熱電制冷器里面的熱量）正比于制冷器上加載的直流電流的大小。通過0到最大值之間調整加載電流的大小，可以調整和控制熱流和溫度。
